４軸回転式傾斜テーブル
ホリゾンタル-HRDシリーズ
HRD800
仕様
| アイテム | ユニット | HRD800 | |||
|---|---|---|---|---|---|
| テーブル直径 | mm | □800 | |||
| T溝テーブル | mm | 22H7 | |||
| サーボモーター（オプション） | ファナック | α iF22 | |||
| 総削減率 | -- | 144 | |||
| 最大回転数 | rpm | 20.8 | |||
| 最小割出角度 | deg | 0.001° | |||
| 許容耐荷重 | kg | 2200 | |||
| クランプ電源 | -- | 油圧 | |||
| クランプ圧力 | kg/cm² | 30 | |||
| クランプトルク | kg-m | 1000 | |||
| 割出精度 | sec | 15 | |||
| 反復精度 | sec | 4 | |||
| アイテム | ユニット | HRD450 | |||
|---|---|---|---|---|---|
| テーブル直径 | mm | □450 | |||
| T溝テーブル | mm | 18H7 | |||
| サーボモーター（オプション） | ファナック | α iF12 | |||
| 総削減率 | -- | 90 | |||
| 最大回転数 | rpm | 33.3 | |||
| 最小割出角度 | deg | 0.001° | |||
| 許容耐荷重 | kg | 560 | |||
| クランプ電源 | -- | 油圧 | |||
| クランプ圧力 | kg/cm² | 30 | |||
| クランプトルク | kg-m | 225 | |||
| 割出精度 | sec | 15 | |||
| 反復精度 | sec | 4 | |||
| アイテム | ユニット | HRD650 | |||
|---|---|---|---|---|---|
| テーブル直径 | mm | □650 | |||
| T溝テーブル | mm | 18H7 | |||
| サーボモーター（オプション） | ファナック | α iF22 | |||
| 総削減率 | -- | 120 | |||
| 最大回転数 | rpm | 25 | |||
| 最小割出角度 | deg | 0.001° | |||
| 許容耐荷重 | kg | 1300 | |||
| クランプ電源 | -- | 油圧 | |||
| クランプ圧力 | kg/cm² | 30 | |||
| クランプトルク | kg-m | 600 | |||
| 割出精度 | sec | 15 | |||
| 反復精度 | sec | 4 | |||

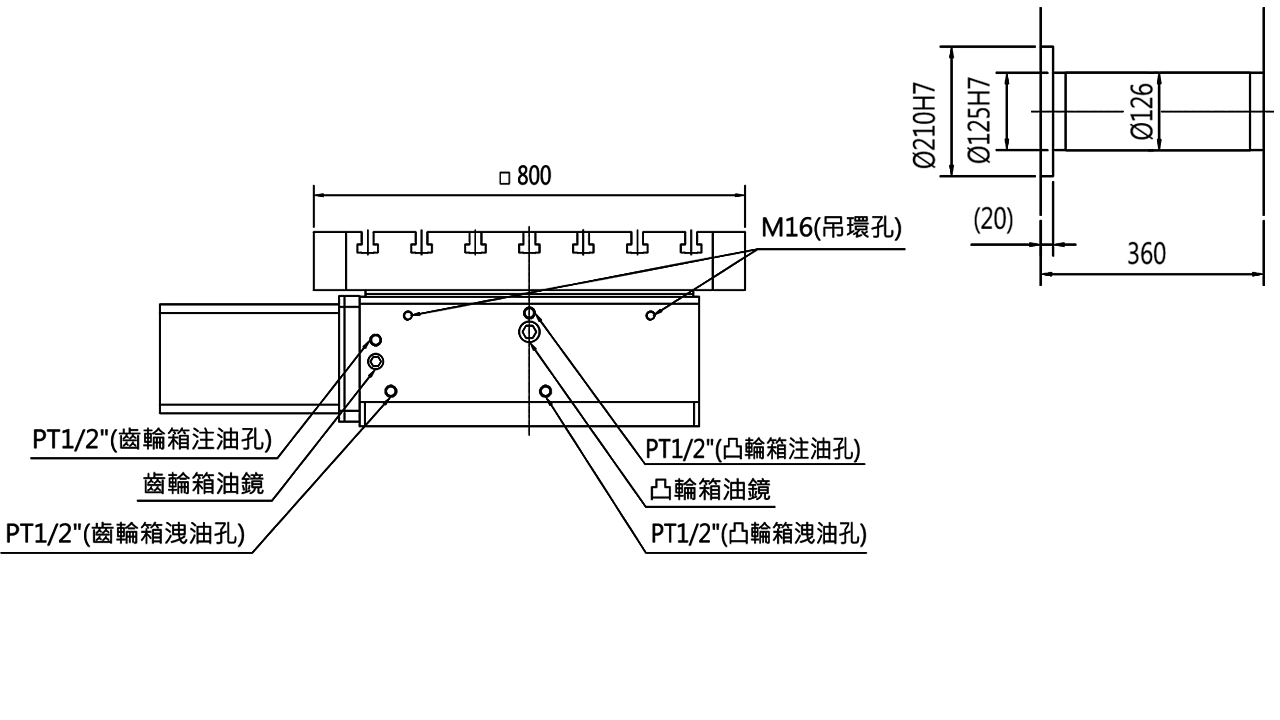

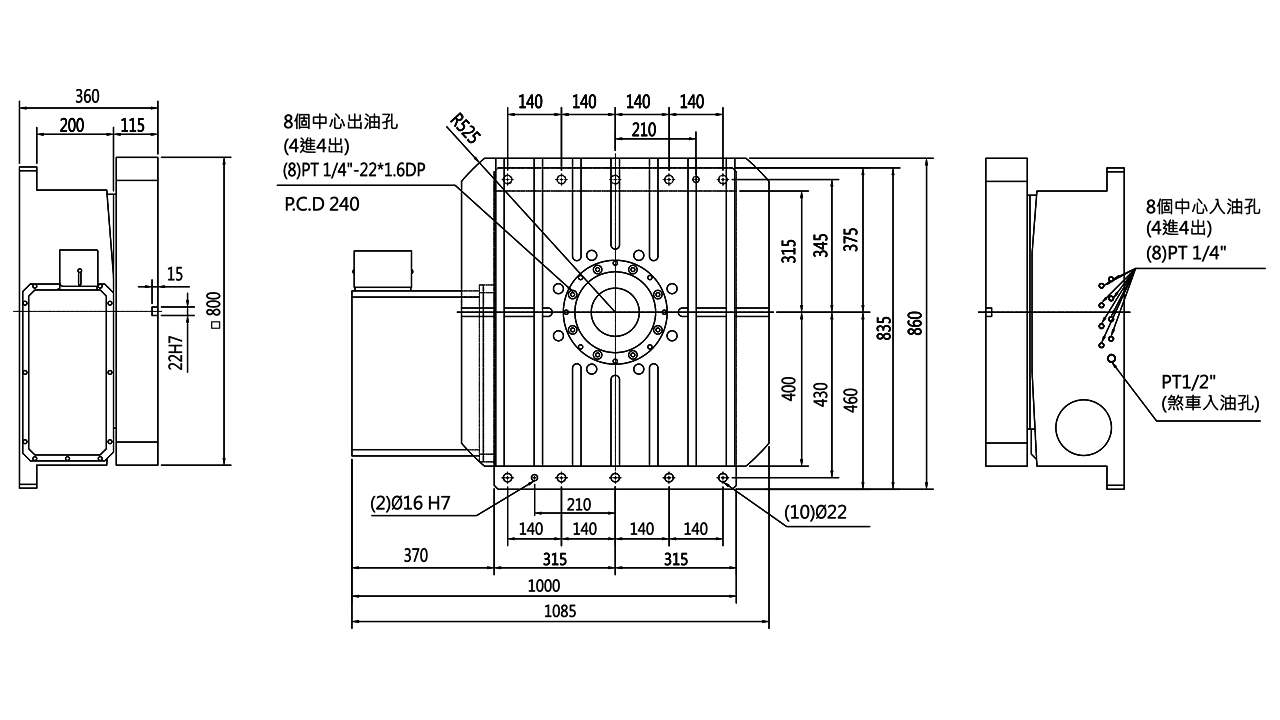

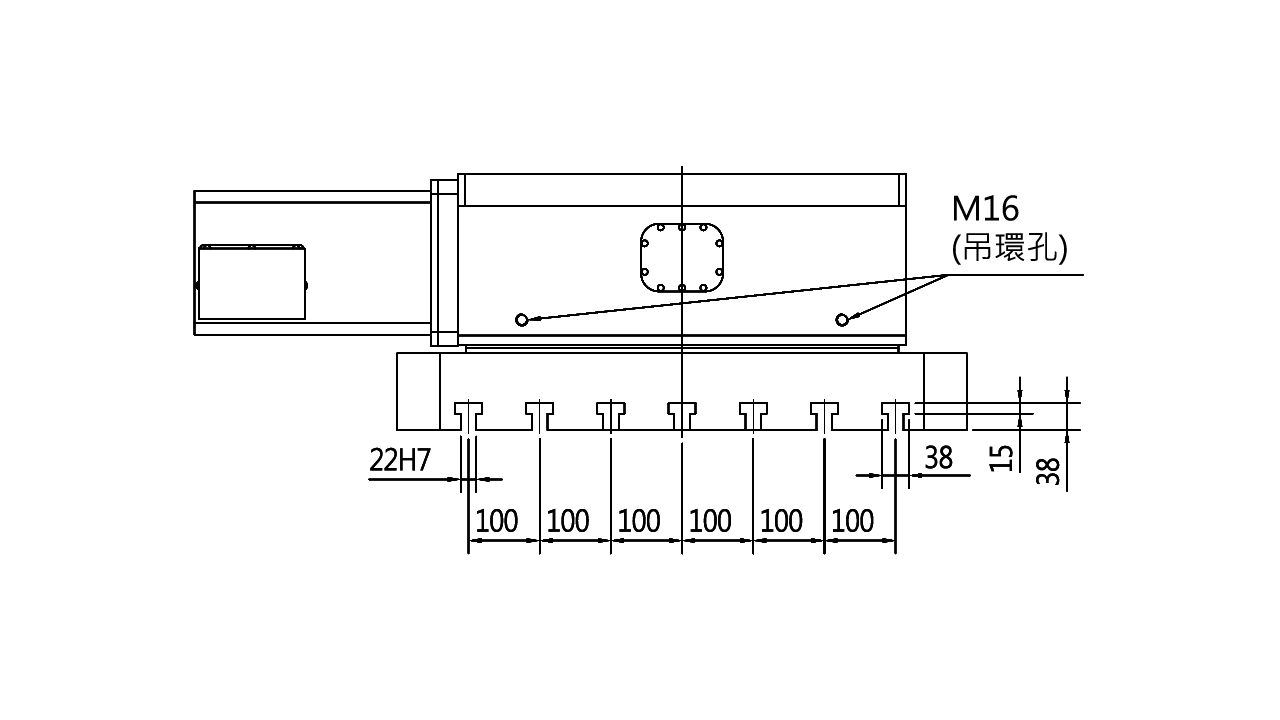

サイズ図
HRD800
