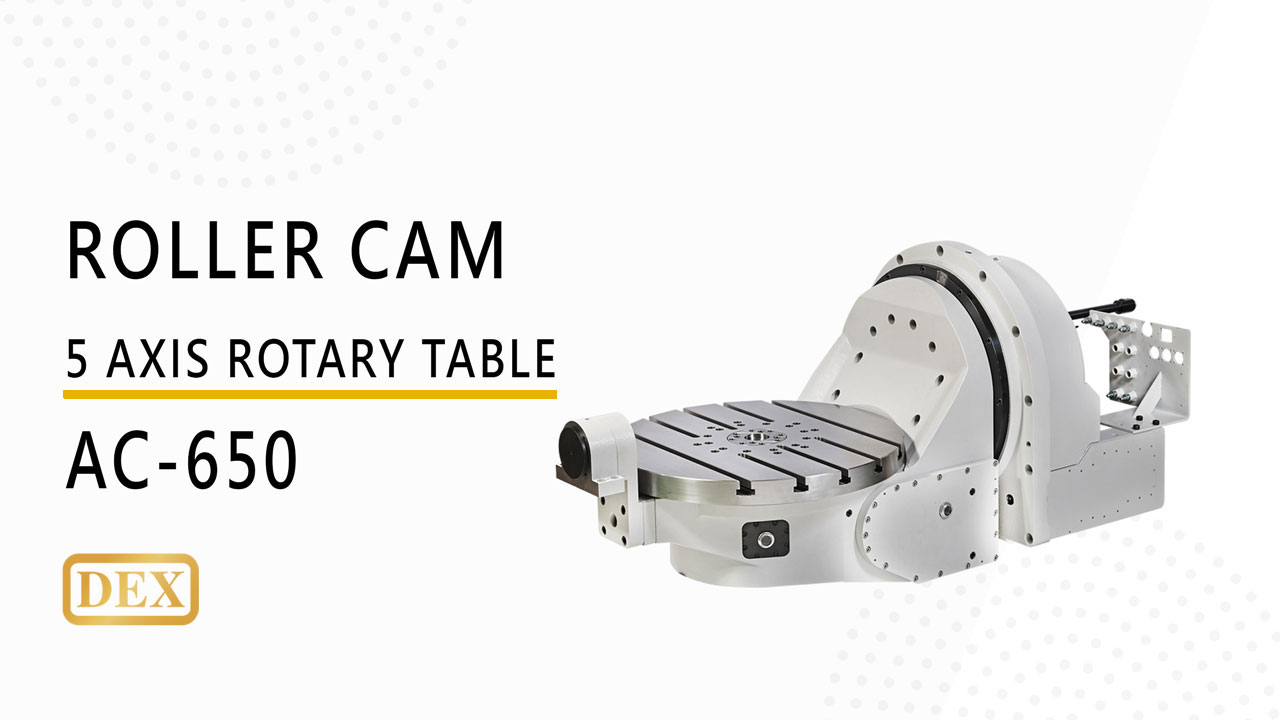

Mesas rotativas basculantes de 5 ejes

Especificaciones

ITEM	UNIDAD	ACL650
Diámetro de la mesa		Ø650mm
Altura del centro de la mesa		760mm
Altura total de la mesa		-50mm
Longitud de la mesa		1867.5mm
Orificio de referencia		Ø55H7 x 12mm/Deep
Ranura en T sobre la mesa		18H7mm
Eje		Eje giratorio	Eje de basculación
Servomotor (Opcional)	FANUC	α iF12	α iF40
	Mitsubishi	HF204S	HF703S
	Siemens	1FK7083	1FK7105
	Heidenhain	QSY155C	QSY190D
Coeficiente de reducción total		1:60	1:120
RPM máxima		25(1500rpm)	25(3000rpm)
Precisión de indexación		15	45(±120°)
Codificador		5	5 (±120°)
Precisión de la repetición		4	4
Grado de basculación sin accesorio ni pieza de trabajo		+120°~-120°
Torsión de la abrazadera	□Neumático(6kg/cm²)	--	--
Torsión de la abrazadera	□Hidráulico(40kg/cm²)	262	458
Codificador	□RCN2590(±2.5")	Opcional
Temperatura de trabajo adecuada		18°C~40°C
Carga admisible	Nivel(0~45°)	300kg
Carga admisible	Basculación(60~90°)	200kg
Peso del producto		1200kg

ITEM	UNIDAD	ACL250
Diámetro máximo de la pieza	mm	Ø410
Diámetro de la mesa	mm	Ø250
Altura del centro de la mesa	mm	290
Orificio de referencia	mm	Ø90H7
Orificio pasante	mm	Ø60H7
Ranura en T sobre la mesa	mm	12H7
Llave de datos de posicionamiento	mm	18h7
Torsión de corte admisible	kg-m	50
Carga de la pieza admisible	kg	0°/170kg	90°/140kg
Eje	degree	Eje giratorio (eje C), 360°	Eje de basculación (eje A), de +30° a -120°
Servomotor (Opcional)	FANUC	α iF4, β iS8	α iF8+B, β iS8+B
	Mitsubishi	HF-154S	HF-154BS
	Siemens	1FK7060	1FK7063+B
	Heidenhain	QSY116C	QSY116J+B
Coeficiente de reducción total	--	1/60	1/120
Grado mínimo	degree	0.001	0.001
RPM máxima	rpm	50	25
Fuente de alimentación de la abrazadera	--	Hidráulico	Hidráulico
Presión de la abrazadera	kg/cm²	25	25
Torsión de la abrazadera	kg-m	60	180
Precisión de indexación	segundos	15	20 (+30°~-120°)
Precisión de la repetición	segundos	4	4
Peso del producto	kg	490

ITEM	UNIDAD	ACL320
Diámetro máximo de la pieza	mm	Ø490
Diámetro de la mesa	mm	Ø320
Altura del centro de la mesa	mm	305
Orificio de referencia	mm	Ø90H7
Orificio pasante	mm	Ø60H7
Ranura en T sobre la mesa	mm	14H7
Llave de datos de posicionamiento	mm	18h7
Torsión de corte admisible	kg-m	81
Carga de la pieza admisible	kg	0°/220kg	90°/170kg
Eje	degree	Eje giratorio (eje C), 360°	Eje de basculación (eje A), de +30° a -120°
Servomotor (Opcional)	FANUC	α iF8, β iS8	α iF8+B, β iS8+B
	Mitsubishi	HF-154S	HF-154BS
	Siemens	1FK7063	1FK7063+B
	Heidenhain	QSY116J	QSY116J+B
Coeficiente de reducción total	--	1/60	1/120
Grado mínimo	degree	0.001	0.001
RPM máxima	rpm	50	25
Fuente de alimentación de la abrazadera	--	Hidráulico	Hidráulico
Presión de la abrazadera	kg/cm²	25	25
Torsión de la abrazadera	kg-m	60	180
Precisión de indexación	segundos	15	20 (+30°~-120°)
Precisión de la repetición	segundos	4	4
Peso del producto	kg	660

ITEM		ACL420
Diámetro máximo de la pieza	mm	Ø560
Diámetro de la mesa	mm	Ø420
Altura del centro de la mesa	mm	345
Orificio de referencia	mm	Ø120H7
Orificio pasante	mm	Ø90H7
Ranura en T sobre la mesa	mm	14H7
Llave de datos de posicionamiento	mm	18h7
Torsión de corte admisible	kg-m	91
Carga de la pieza admisible	kg	0°/260kg	90°/220kg
Eje	degree	Eje giratorio (eje C), 360°	Eje de basculación (eje A), de +30° a -120°
Servomotor (Opcional)	FANUC	α iF8	α iF12+B
	FANUC	β iS12	β iS22+B
	Mitsubishi	HF-154S	HF-204BS
	Siemens	1FK7063	1FK7083+B
	Heidenhain	QSY116J	QSY155C+B
Coeficiente de reducción total	--	1/80	1/120
Grado mínimo	degree	0.001	0.001
RPM máxima	rpm	37	25
Fuente de alimentación de la abrazadera	--	Hidráulico	Hidráulico
Presión de la abrazadera	kg/cm²	35	35
Torsión de la abrazadera	kg-m	220	710
Precisión de indexación	segundos	15	30 (+30°~-120°)
Precisión de la repetición	segundos	4	4
Peso del producto	kg	830
