Mesas rotativas basculantes de 5 ejes
Serie ACU

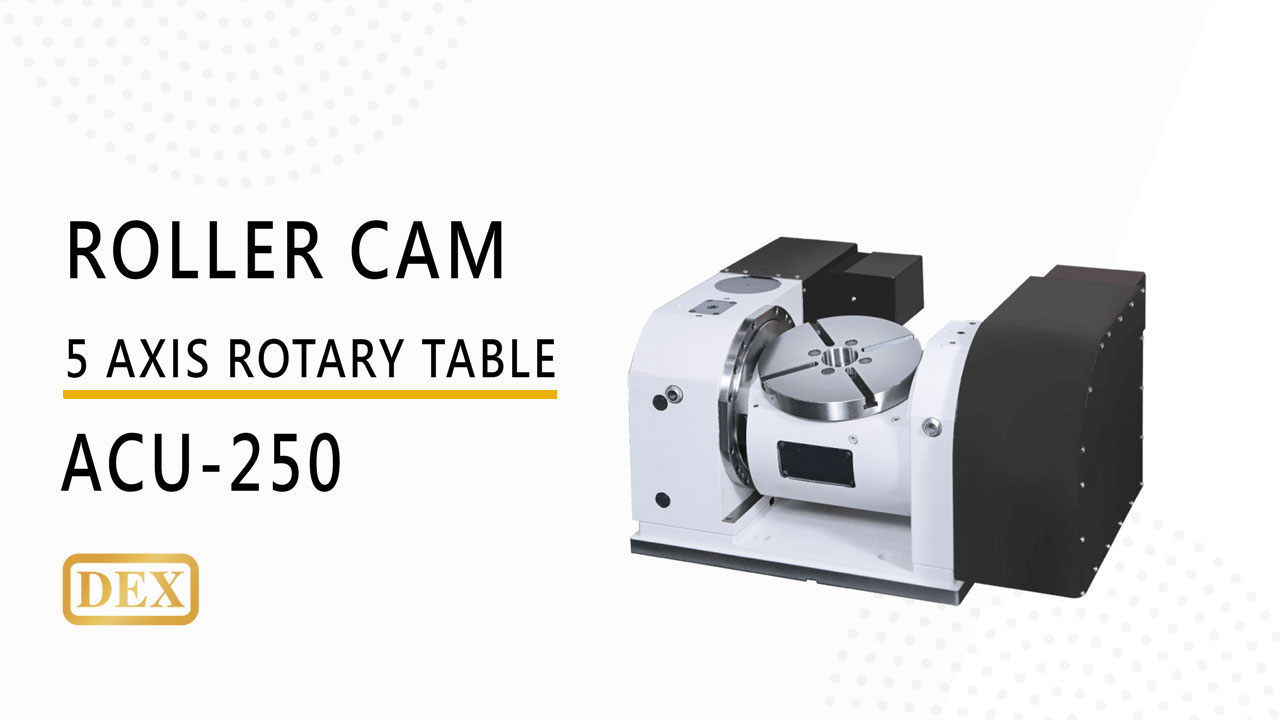

ACU250
Especificaciones
ITEM | UNIDAD | ACU250 | |||
---|---|---|---|---|---|
Diámetro de la mesa | mm | Ø250 | |||
Altura del centro de la mesa | mm | 315 | |||
Orificio de referencia | mm | Ø55H7 | |||
Orificio pasante | mm | Ø45H7 | |||
Ranura en T sobre la mesa | mm | 12H7 | |||
Llave de datos de posicionamiento | mm | 18h7 | |||
Torsión de corte admisible | kg-m | 30 | |||
Carga de la pieza admisible | kg | 0° / 120 kg | 90° / 80 kg | ||
Eje | degree | Eje giratorio (eje C), 360° | Eje de basculación (eje A), de -30° a +120° | ||
Servomotor (Opcional) | FANUC | α iF4 | Interfaz del motor □ 130 |
α iF4 | Interfaz del motor □ 130 |
β iS8 | β iS8 | ||||
Mitsubishi | HF-154S | □ 60 | HF-154S | □ 126 | |
Siemens | 1FK7060 | □ 126 | 1FK7060 | □ 126 | |
Heidenhain | QSY116C | □ 126 | QSY116C | □ 116 | |
Coeficiente de reducción total | -- | 1/45 | 1/96 | ||
Grado mínimo | degree | 0.001 | 0.001 | ||
RPM máxima | rpm | 44.4 (2000 rpm) | 20.8 (2000 rpm) | ||
Fuente de alimentación de la abrazadera | -- | Neumático | Neumático | ||
Presión de la abrazadera | kg/cm² | 6 | 6 | ||
Torsión de la abrazadera | kg-m | 20 | 45 | ||
Precisión de indexación | segundos | 20 | 15 (+30°~-110°) | ||
Precisión de la repetición | segundos | 4 | 4 | ||
Peso del producto | kg | 280 |
Planos de tamaño
ACU250
ACU250
Formulario de inspección de la precisión del láser
