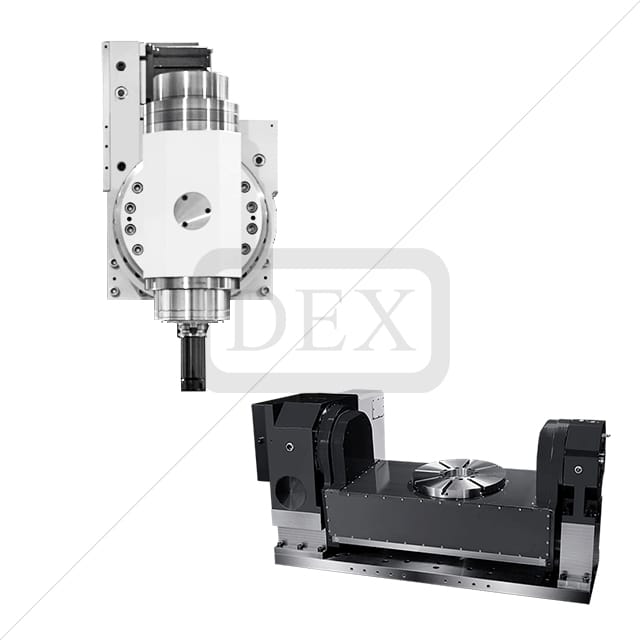

５軸回転式傾斜テーブル
ACSシリーズ
ACS420
仕様
| アイテム | ユニット | ACS420 | |||
|---|---|---|---|---|---|
| 加工製品最大直径 | mm | Ø640 | |||
| テーブル直径 | mm | Ø420 | |||
| テーブル中心高さ | mm | 305 | |||
| 基準穴 | mm | Ø90H7 | |||
| スルーホール（貫通孔） | mm | Ø60H7 | |||
| T溝テーブル | mm | 14H7 | |||
| 基準位置キー | mm | 18h7 | |||
| 許容切削トルク | kg-m | 81 | |||
| 許容耐荷重 | kg | 0°/220kg | 90°/170kg | ||
| 回転角度 | degree | 回転軸（C-軸), 360° | 傾斜軸 (A-軸), +30°~-120° | ||
| サーボモーター（オプション） | ファナック | α iF8, β iS8 | α iF8+B, β iS8+B | ||
| 三菱 | HF-154S | HF-154BS | |||
| シーメンス | 1FK7063 | 1FK7063+B | |||
| ハイデンハイン | QSY116J | QSY116J+B | |||
| 総削減率 | -- | 1/60 | 1/120 | ||
| 最小設定単位 | degree | 0.001 | 0.001 | ||
| 最大回転数 | rpm | 50 | 25 | ||
| クランプ電源 | -- | 油圧 | 油圧 | ||
| クランプ圧力 | kg/cm² | 25 | 25 | ||
| クランプトルク | kg-m | 60 | 180 | ||
| 割出精度 | sec | 15 | 20 (+30°~-120°) | ||
| 反復精度 | sec | 4 | 4 | ||
| 製品重量 | kg | 650 | |||
| アイテム | ユニット | ACS250 | |||
|---|---|---|---|---|---|
| 加工製品最大直径 | mm | Ø460 | |||
| テーブル直径 | mm | Ø250 | |||
| テーブル中心高さ | mm | 285 | |||
| 基準穴 | mm | Ø90H7 | |||
| スルーホール（貫通孔） | mm | Ø60H7 | |||
| T溝テーブル | mm | 12H7 | |||
| 基準位置キー | mm | 18h7 | |||
| 許容切削トルク | kg-m | 50 | |||
| 許容耐荷重 | kg | 0°/170kg | 90°/140kg | ||
| 回転角度 | degree | 回転軸（C-軸), 360° | 傾斜軸 (A-軸), +30°~-120° | ||
| サーボモーター（オプション） | ファナック | α iF4 | α iF8+B | ||
| 三菱 | HF-154S | HF-154BS | |||
| シーメンス | 1FK7060 | 1FK7063+B | |||
| ハイデンハイン | QSY116C | QSY116J+B | |||
| 総削減率 | -- | 1/60 | 1/96 | ||
| 最小設定単位 | degree | 0.001 | 0.001 | ||
| 最大回転数 | rpm | 50 | 32 | ||
| クランプ電源 | -- | 油圧 | 油圧 | ||
| クランプ圧力 | kg/cm² | 25 | 25 | ||
| クランプトルク | kg-m | 60 | 115 | ||
| 割出精度 | sec | 15 | 20 (+30°~-120°) | ||
| 反復精度 | sec | 4 | 4 | ||
| 製品重量 | kg | 455 | |||
| アイテム | ユニット | ACS320 | |||
|---|---|---|---|---|---|
| 加工製品最大直径 | mm | Ø510 | |||
| テーブル直径 | mm | Ø320 | |||
| テーブル中心高さ | mm | 290 | |||
| 基準穴 | mm | Ø90H7 | |||
| スルーホール（貫通孔） | mm | Ø60H7 | |||
| T溝テーブル | mm | 12H7 | |||
| 基準位置キー | mm | 18h7 | |||
| 許容切削トルク | kg-m | 50 | |||
| 許容耐荷重 | kg | 0°/170kg | 90°/140kg | ||
| 回転角度 | degree | 回転軸（C-軸), 360° | 傾斜軸 (A-軸), +30°~-120° | ||
| サーボモーター（オプション） | ファナック | α iF4, β iS8 | α iF8+B, β iS8+B | ||
| 三菱 | HF-154S | HF-154BS | |||
| シーメンス | 1FK7060 | 1FK7063+B | |||
| ハイデンハイン | QSY116C | QSY116J+B | |||
| 総削減率 | -- | 1/60 | 1/120 | ||
| 最小設定単位 | degree | 0.001 | 0.001 | ||
| 最大回転数 | rpm | 50 | 25 | ||
| クランプ電源 | -- | 油圧 | 油圧 | ||
| クランプ圧力 | kg/cm² | 25 | 25 | ||
| クランプトルク | kg-m | 60 | 180 | ||
| 割出精度 | sec | 15 | 20 (+30°~-120°) | ||
| 反復精度 | sec | 4 | 4 | ||
| 製品重量 | kg | 500 | |||

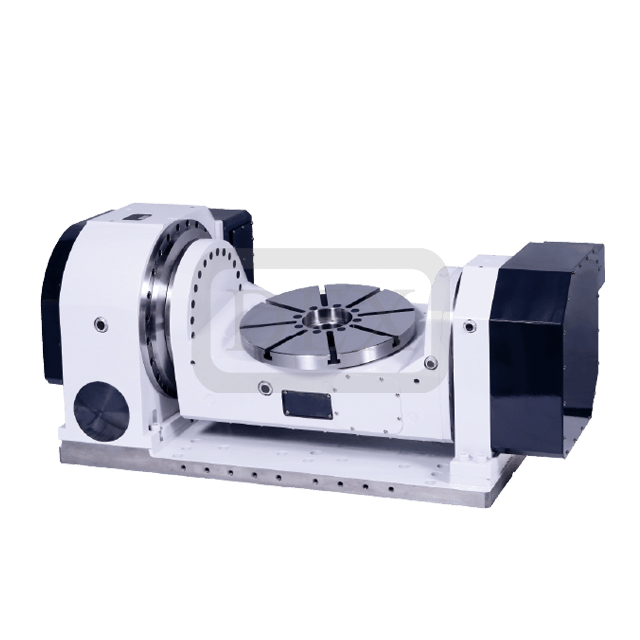

| アイテム | ユニット | ACS500 | |||
|---|---|---|---|---|---|
| 加工製品最大直径 | mm | Ø760 | |||
| テーブル直径 | mm | Ø500 | |||
| テーブル中心高さ | mm | 285 | |||
| 基準穴 | mm | Ø120H7 | |||
| スルーホール（貫通孔） | mm | Ø90H7 | |||
| T溝テーブル | mm | 18H7 | |||
| 基準位置キー | mm | 18h7 | |||
| 許容切削トルク | kg-m | 91 | |||
| 許容耐荷重 | kg | 0°/500kg | 90°/340kg | ||
| 回転角度 | degree | 回転軸（C-軸), 360° | 傾斜軸 (A-軸), +30°~-120° | ||
| サーボモーター（オプション） | ファナック | α iF8 | α iF22+B | ||
| β iS12 | β iS22+B | ||||
| 三菱 | HF-154S | HF-345BS | |||
| シーメンス | 1FK7063 | 1FK7084+B | |||
| ハイデンハイン | QSY116J | QSY155F+B | |||
| 総削減率 | -- | 1/96 | 1/120 | ||
| 最小設定単位 | degree | 0.001 | 0.001 | ||
| 最大回転数 | rpm | 31 | 25 | ||
| クランプ電源 | -- | 油圧 | 油圧 | ||
| クランプ圧力 | kg/cm² | 35 | 35 | ||
| クランプトルク | kg-m | 220 | 710 | ||
| 割出精度 | sec | 15 | 30 (+30°~-120°) | ||
| 反復精度 | sec | 4 | 4 | ||
| 製品重量 | kg | 930 | |||
サイズ図
ACS420
ACS420
