ATC 立/臥式

BT50系列

BT50標準型

外型圖

renishaw-acu250-r-asis-corrected
renishaw-acu250-r-asis-corrected
renishaw-acu250-r-asis-corrected

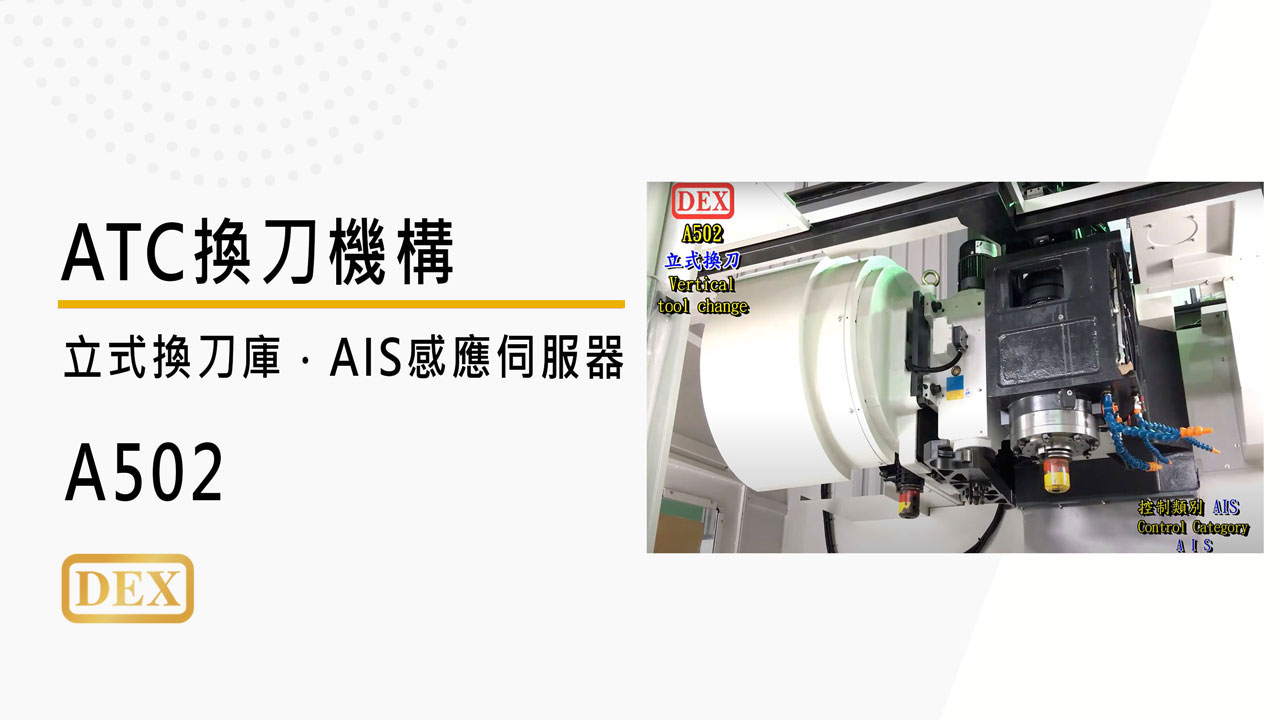

影片

video-a502-zh-250208

控制類型

型號 52DEXG004A (BT-50感應伺服系統AIS) - 左刀庫
刀對刀換刀時間 (T to T) 1.95~2.15sec (10kg)
扣刀角度 60°~90° (依客戶需求)
拉刀行程 165mm-MAX (可依不同型式刀桿製作行程)
最大負載 30 kg (換刀需求詳情請洽詢德士業務)
訊號規格 譯碼器
驅動馬力 1.5 HP
製品重量 200 kg
精度

重覆精度 3"

水平精度 0.2 mm
特色

AIS智能控制，增加多種控制選擇、大大提升使用彈性。

感應伺服系統可整合控制刀庫端，達到單一驅動器控制換刀機構及刀庫的效果。

A502速比負載綜合表

換刀臂 刀對刀中心距 / 刀臂重量參考
刀具重量  /  雙邊負載 馬達頻率 1.5 HP 適用皮帶輪比 ATC 換刀時間
10Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 41 : 48 2.45 sec
15Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 41 : 48 2.45 sec
20Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 41 : 48 2.45 sec
25Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 41 : 48 2.45 sec
30Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 41 : 48 2.45 sec
刀具重量  /  雙邊負載 馬達頻率 1.5 HP 適用皮帶輪比 ATC 換刀時間
10Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 41 : 48 2.45 sec
15Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 41 : 48 2.45 sec
20Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 41 : 48 2.45 sec
25Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 41 : 48 2.45 sec
30Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 38 : 50 2.75 sec
刀具重量  /  雙邊負載 馬達頻率 1.5 HP 適用皮帶輪比 ATC 換刀時間
10Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 41 : 48 2.45 sec
15Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 41 : 48 2.45 sec
20Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 41 : 48 2.45 sec
25Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 41 : 48 2.45 sec
30Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 38 : 50 2.75 sec
刀具重量  /  雙邊負載 馬達頻率 1.5 HP 適用皮帶輪比 ATC 換刀時間
10Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 41 : 48 2.45 sec
15Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 41 : 48 2.45 sec
20Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 41 : 48 2.45 sec
25Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 38 : 50 2.75 sec
30Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 38 : 50 2.75 sec
刀具重量  /  雙邊負載 馬達頻率 1.5 HP 適用皮帶輪比 ATC 換刀時間
10Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 41 : 48 2.45 sec
15Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 41 : 48 2.45 sec
20Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 38 : 50 2.75 sec
25Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 35 : 50 2.99 sec
30Kg x 2 50 Hz 38 : 50 3.27 sec
60 Hz 35 : 53 3.17 sec
刀具重量  /  雙邊負載 馬達頻率 1.5 HP 適用皮帶輪比 ATC 換刀時間
10Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 41 : 48 2.45 sec
15Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 38 : 50 2.75 sec
20Kg x 2 50 Hz 38 : 50 3.27 sec
60 Hz 35 : 50 2.99 sec
25Kg x 2 50 Hz 38 : 50 3.27 sec
60 Hz 30 : 53 3.7 sec
30Kg x 2 50 Hz 35 : 50 3.55 sec
60 Hz 30 : 53 3.7 sec
換刀臂 刀對刀中心距 / 刀臂重量參考
刀具重量  /  雙邊負載 馬達頻率 1.5 HP 適用皮帶輪比 ATC 換刀時間
10Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 38 : 50 2.75 sec
15Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 35 : 50 2.99 sec
20Kg x 2 50 Hz 38 : 53 3.27 sec
60 Hz 35 : 53 3.17 sec
25Kg x 2 50 Hz 35 : 50 3.55 sec
60 Hz 30 : 53 3.7 sec
30Kg x 2 50 Hz 35 : 53 3.76 sec
60 Hz 35 : 67 4.01 sec
刀具重量  /  雙邊負載 馬達頻率 1.5 HP 適用皮帶輪比 ATC 換刀時間
10Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 38 : 50 2.75 sec
15Kg x 2 50 Hz 38 : 50 3.27 sec
60 Hz 35 : 53 3.17 sec
20Kg x 2 50 Hz 35 : 50 3.55 sec
60 Hz 35 : 53 3.7 sec
25Kg x 2 50 Hz 35 : 53 3.76 sec
60 Hz 30 : 53 3.7 sec
30Kg x 2 50 Hz 35 : 53 4.39 sec
60 Hz 30 : 67 4.01 sec
刀具重量  /  雙邊負載 馬達頻率 1.5 HP 適用皮帶輪比 ATC 換刀時間
10Kg x 2 50 Hz 41 : 48 2.91 sec
60 Hz 35 : 50 2.99 sec
15Kg x 2 50 Hz 38 : 50 3.27 sec
60 Hz 30 : 53 3.7 sec
20Kg x 2 50 Hz 35 : 53 3.76 sec
60 Hz 30 : 53 3.7 sec
25Kg x 2 50 Hz 30 : 53 4.39 sec
60 Hz 35 : 67 4.01 sec
30Kg x 2 50 Hz 30 : 53 4.39 sec
刀具重量  /  雙邊負載 馬達頻率 1.5 HP 適用皮帶輪比 ATC 換刀時間
10Kg x 2 50 Hz 38 : 50 3.27 sec
60 Hz 35 : 50 2.99 sec
15Kg x 2 50 Hz 35 : 53 3.76 sec
60 Hz 30 : 53 3.7 sec
20Kg x 2 50 Hz 30 : 53 4.39 sec
60 Hz 35 : 67 4.01 sec
25Kg x 2 50 Hz 30 : 53 4.39 sec
