Sistema ATC

BT40 Serie-Horizontal

A407 - Cambio de herramienta opuesto

Esquemas de los planos

renishaw-acu250-r-asis-corrected
renishaw-acu250-r-asis-corrected
renishaw-acu250-r-asis-corrected

Centro de Video

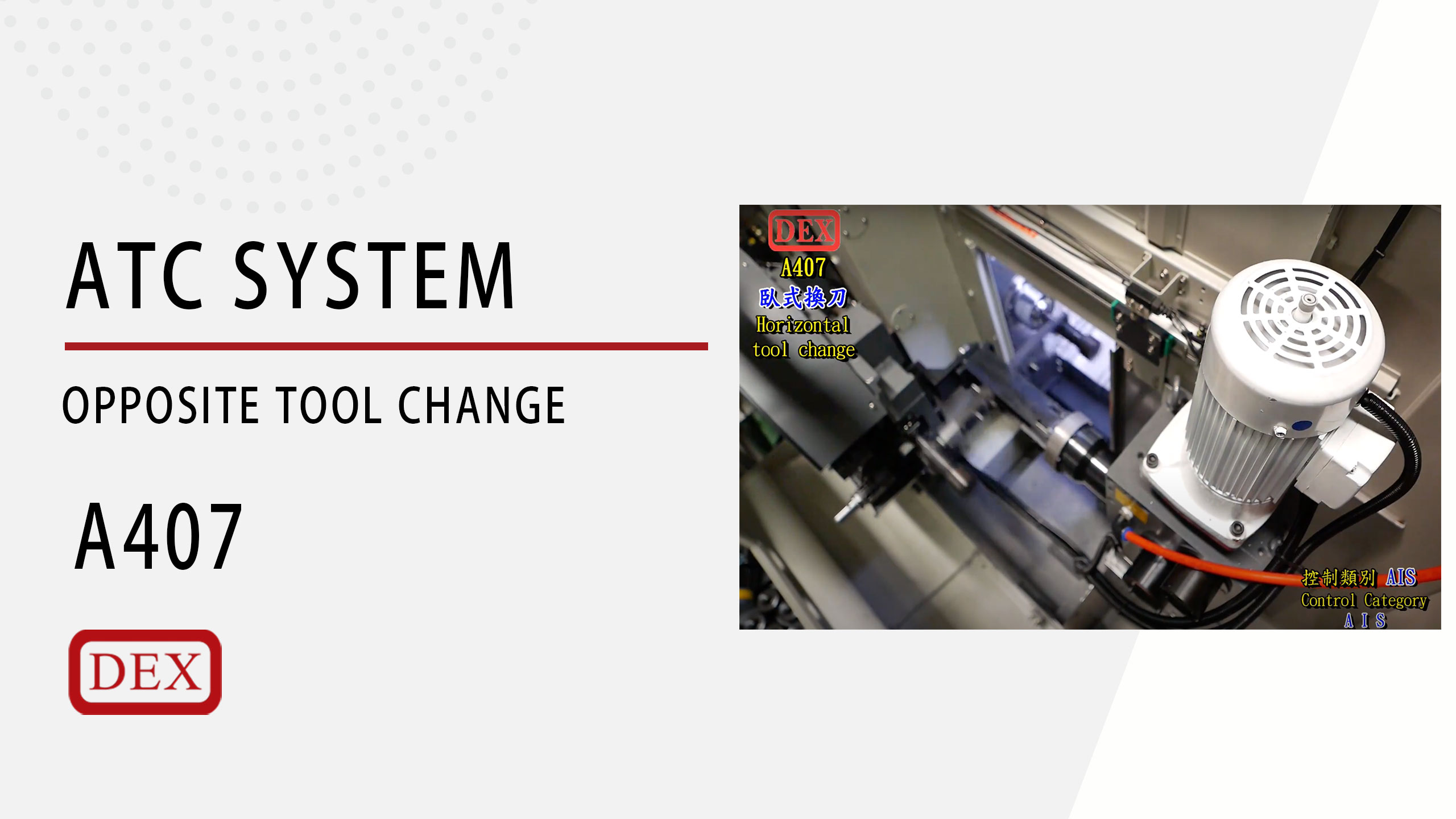

video-a407

Tipos de controladores

Número de pieza 47DEXG656B (BT-40) Motor del sensor AIS
Intervalo de tiempo para la cortadora 1.5seg(6kg/side)
Ángulos de inclinación de la herramienta 60°~90°(según los requerimientos del cliente)
Cambio de recorrido de la cuchilla de tracción

115mm-MAX
(Podemos personalizar los recorridos según los diferentes tipos de portaherramientas)
Carga máxima 8kg
Especificaciones de la señal Interruptor de proximidad PNP-NOx3~4
Potencia de fuerza motriz 1HP
Peso del producto 120kg(with oil)
Precisión

Precisión de superposición 3"

Precisión horizontal 0.2mm

Ilustración del tiempo de movimiento

AIS

size-drawings-acu250-en-01

El ángulo de cambio de la cuchilla se puede definir según las necesidades del cliente (60°~ 90°)

top-view-drawing-acu250-02

Podemos personalizar los recorridos según los diferentes tipos de portaherramientas



Sensor de la rueda

size-drawings-acu250-en-01

El ángulo de cambio de la cuchilla se puede definir según las necesidades del cliente (60°~ 90°)

top-view-drawing-acu250-02

Podemos personalizar los recorridos según los diferentes tipos de portaherramientas



Diagrama de carga instantánea A407

Distancia del brazo de cambio entre herramienta y herramienta / referencia del peso del brazo de la herramienta
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
5Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
6Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
7Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
8Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
5Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
6Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
7Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
8Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
5Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
6Kg*2 50Hz 1:7 1.36 sec
60Hz 1:8 1.31 sec
7Kg*2 50Hz 1:7 1.36 sec
60Hz 1:8 1.31 sec
8Kg*2 50Hz 1:7 1.36 sec
60Hz 1:8 1.31 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:7 1.36 sec
60Hz 1:8 1.31 sec
5Kg*2 50Hz 1:7 1.36 sec
60Hz 1:8 1.31 sec
6Kg*2 50Hz 1:7 1.36 sec
60Hz 1:8 1.31 sec
7Kg*2 50Hz 1:7 1.36 sec
60Hz 1:9 1.47 sec
8Kg*2 50Hz 1:8 1.55 sec
60Hz 1:9 1.47 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:7 1.36 sec
60Hz 1:8 1.31 sec
5Kg*2 50Hz 1:7 1.36 sec
60Hz 1:9 1.47 sec
6Kg*2 50Hz 1:8 1.55 sec
60Hz 1:9 1.47 sec
7Kg*2 50Hz 1:8 1.55 sec
60Hz 1:10 1.64 sec
8Kg*2 50Hz 1:8 1.55 sec
60Hz 1:10 1.64 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:8 1.55 sec
60Hz 1:9 1.47 sec
5Kg*2 50Hz 1:8 1.55 sec
60Hz 1:9 1.47 sec
6Kg*2 50Hz 1:8 1.55 sec
60Hz 1:10 1.64 sec
7Kg*2 50Hz 1:9 1.75 sec
60Hz 1:10 1.64 sec
8Kg*2 50Hz 1:9 1.75 sec
60Hz 1:12 1.96 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:8 1.55 sec
60Hz 1:10 1.64 sec
5Kg*2 50Hz 1:9 1.75 sec
60Hz 1:10 1.64 sec
6Kg*2 50Hz 1:9 1.75 sec
60Hz 1:12 1.96 sec
7Kg*2 50Hz 1:10 1.94 sec
60Hz 1:12 1.96 sec
8Kg*2 50Hz 1:10 1.94 sec
60Hz 1:12 1.96 sec
Distancia del brazo de cambio entre herramienta y herramienta / referencia del peso del brazo de la herramienta
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:9 1.75 sec
60Hz 1:10 1.64 sec
5Kg*2 50Hz 1:9 1.75 sec
60Hz 1:12 1.96 sec
6Kg*2 50Hz 1:10 1.94 sec
60Hz 1:12 1.96 sec
7Kg*2 50Hz 1:10 1.94 sec
60Hz 1:12 1.96 sec
8Kg*2 50Hz 1:12 2.33 sec
60Hz 1:15 2.45 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:10 1.94 sec
60Hz 1:12 1.96 sec
5Kg*2 50Hz 1:10 1.94 sec
60Hz 1:12 1.96 sec
6Kg*2 50Hz 1:12 2.33 sec
60Hz 1:15 2.45 sec
7Kg*2 50Hz 1:12 2.33 sec
60Hz 1:15 2.45 sec
8Kg*2 50Hz 1:12 2.33 sec
60Hz 1:15 2.45 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:12 2.33 sec
60Hz 1:12 1.96 sec
5Kg*2 50Hz 1:12 2.33 sec
60Hz 1:15 2.45 sec
6Kg*2 50Hz 1.12 2.33 sec
60Hz 1:15 2.45 sec
7Kg*2 50Hz 1:12 2.33 sec
60Hz 1:15 2.45 sec
8Kg*2 50Hz 1:15 2.91 sec
60Hz 1:15 2.45 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:12 2.33 sec
60Hz 1:15 2.45 sec
5Kg*2 50Hz 1:12 2.33 sec
60Hz 1:15 2.45 sec
6Kg*2 50Hz 1:12 2.33 sec
60Hz 1:15 2.45 sec
7Kg*2 50Hz 1:15 2.91 sec
60Hz 1:15 2.45 sec
8Kg*2 50Hz 1:15 2.91 sec
60Hz 1:20 3.27 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:12 2.33 sec
60Hz 1:15 2.45 sec
5Kg*2 50Hz 1:15 2.91 sec
60Hz 1:15 2.45 sec
6Kg*2 50Hz 1:15 2.91 sec
60Hz 1:20 3.27 sec
7Kg*2 50Hz 1:15 2.91 sec
60Hz 1:20 3.27 sec
8Kg*2 50Hz 1:15 2.91 sec
60Hz 1:20 3.27 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:15 2.91 sec
60Hz 1:15 2.45 sec
5Kg*2 50Hz 1:15 2.91 sec
60Hz 1:20 3.27 sec
6Kg*2 50Hz 1:15 2.91 sec
60Hz 1:20 3.27 sec
7Kg*2 50Hz 1:15 2.91 sec
60Hz 1:20 3.27 sec
8Kg*2 50Hz 1:15 2.91 sec
60Hz 1:20 3.27 sec
